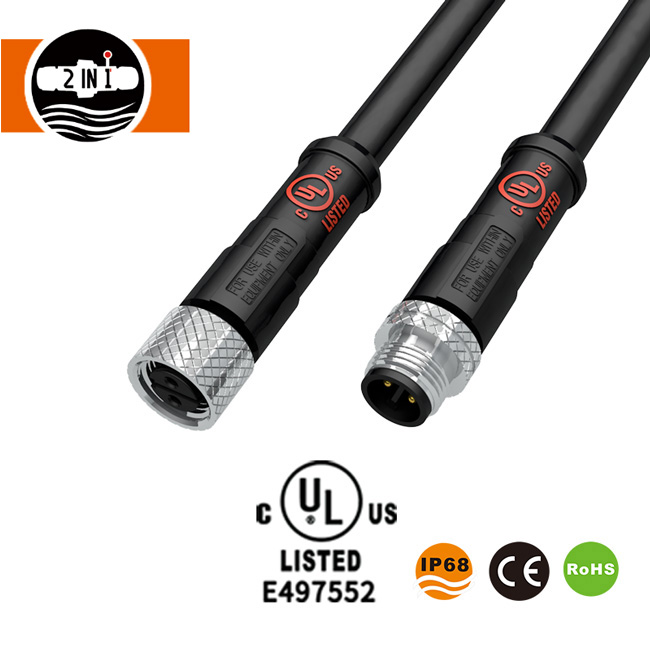

M12 UL واٹر پروف کیبل کنیکٹر

HuaYi-FaDa M12 UL واٹر پروف کیبل کنیکٹر میں IP68 تحفظ، 2-پن سے 5-پن کنفیگریشنز، اور مرضی کے مطابق کیبل کی اقسام اور لمبائی کے ساتھ مولڈ کیبل اسمبلیز کی خصوصیات ہیں۔ صنعتی آٹومیشن، آؤٹ ڈور لائٹنگ، اور ہم آہنگ برقی آلات کے لیے ڈیزائن کیا گیا، SQ12 سیریز 5–10A ریٹیڈ کرنٹ، 300V AC آپریشن، اور درجہ حرارت -40°C سے +105°C تک سپورٹ کرتی ہے۔ OEM/ODM حسب ضرورت اور نمونہ خدمات دستیاب ہیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

HuaYi-FaDaM12 UL واٹر پروف کیبل کنیکٹرصنعتی اور بیرونی ماحول میں استعمال ہونے والے برقی آلات کے لیے ایک مولڈ کیبل اسمبلی، متعدد پن کنفیگریشنز، اور IP68 تحفظ کو یکجا کرتا ہے۔ SQ12 سیریز اپنی مرضی کے مطابق کیبل کی اقسام اور لمبائی کو سپورٹ کرتی ہے، جس میں گولڈ چڑھایا ہوا تانبے کے کھوٹ والے رابطوں اور UL94 V-0-ریٹڈ ہاؤسنگ میٹریل ہیں۔

فوائد

انٹیگریٹڈ کیبل اسمبلی

SQ12 کنیکٹر کو اس کی کیبل کے ساتھ ڈھالا گیا ہے، جس سے کنیکٹر کے آخر میں علیحدہ وائرنگ کی ضرورت ختم ہو جاتی ہے۔ کیبل کی قسم اور لمبائی کو سامان کی ترتیب اور تنصیب کی ضروریات سے ملنے کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے۔

M12 UL Waterproof Cable Connector molded cable assembly

ایک سے زیادہ پن کنفیگریشنز

2-پن، 3-پن، 4-پن، اور 5-پن ورژن میں دستیاب، کنیکٹر مختلف الیکٹریکل کنکشن کے انتظامات کو ایڈجسٹ کرتا ہے۔ سرکلر ڈیزائن رابطوں اور کیبل کنکشن کو ایک کمپیکٹ اسمبلی میں ضم کرتا ہے۔

گولڈ چڑھایا رابطہ ڈیزائن

سونے کی چڑھانا کے ساتھ تانبے کے کھوٹ کے رابطے conductive انٹرفیس فراہم کرتے ہیں۔ مخصوص رابطہ مزاحمت 5 mΩ سے کم ہے، اور موصلیت کی مزاحمت 500 MΩ سے زیادہ ہے۔

IP68 تحفظ اور شعلہ مزاحمت

کنیکٹر میں IP68 کی درجہ بندی اور سلیکون سگ ماہی کے اجزاء شامل ہیں۔ اس کے ہاؤسنگ اور انسولیٹنگ پرزے اعلی کارکردگی والے انجینئرنگ پلاسٹک کا استعمال کرتے ہیں، جس میں UL94 V-0 شعلہ مزاحمت کی وضاحت کی گئی ہے۔ آپریٹنگ درجہ حرارت کی حد -40 ° C سے +105 ° C ہے۔

SQ12 تکنیکی تفصیلات

پیرامیٹر	تفصیلات
پروڈکٹ کا نام	M12 UL واٹر پروف کیبل کنیکٹر
ماڈل	SQ12
کنکشن کی قسم	مولڈ کیبل اسمبلی
کیبل حسب ضرورت	کیبل کی قسم اور لمبائی
پن کے اختیارات	2 پن، 3 پن، 4 پن، 5 پن
رنگ	سیاہ
کنکشن نٹ	دھات
پنروک درجہ بندی	IP68
وائر گیج	18–22 AWG
کیبل قطر	4.0–8.0 ملی میٹر
شرح شدہ کرنٹ	5-10 اے
آپریٹنگ وولٹیج	300 V AC RMS
وولٹیج کا مقابلہ کریں۔	1 منٹ کے لیے 1500 V AC
مزاحمت سے رابطہ کریں۔	5 mΩ سے کم
موصلیت مزاحمت	500 MΩ سے زیادہ
ملن کی استحکام	≥3,000 سائیکل
آپریٹنگ درجہ حرارت	-40°C سے +105°C
شعلہ مزاحمت	UL94 V-0
رہائش اور موصلیت	ہائی پرفارمنس انجینئرنگ پلاسٹک
رابطہ مواد	گولڈ چڑھایا تانبے کا کھوٹ
سیل مواد	سلیکون
درج سرٹیفیکیشنز	یو ایل، سی کیو سی

واٹر پروف کارکردگی اور کنکشن کا ڈھانچہ

IP68 ریٹیڈ انکلوژر ڈسٹ ٹائٹ تحفظ فراہم کرتا ہے اور ٹیسٹ کے متعین حالات میں پانی کے داخل ہونے کے خلاف مزاحمت فراہم کرتا ہے۔ سلیکون سگ ماہی کے اجزاء کنیکٹر کے واٹر پروف ڈھانچے کا حصہ بنتے ہیں، جبکہ دھاتی نٹ ہم آہنگ ملاپ کے اجزاء کے درمیان مکینیکل کنکشن فراہم کرتا ہے۔

M12 UL Waterproof Cable Connector waterproof structure

مولڈ کیبل کا ڈھانچہ کنیکٹر کے آخر میں علیحدہ وائرنگ کی ضرورت کو کم کرتا ہے۔ اس کی 4.0–8.0 ملی میٹر کیبل قطر کی حد ہم آہنگ کیبل اسمبلیوں کو ایڈجسٹ کرتی ہے، جبکہ چار پن کنفیگریشن مختلف سرکٹ لے آؤٹس کو سپورٹ کرتی ہیں۔

فراہم کردہ تصریحات غیر مربوط کنیکٹر انٹرفیس کے لیے علیحدہ IP68 درجہ بندی قائم نہیں کرتی ہیں۔

ایپلی کیشنز

بیرونی روشنی کے نظام:بے نقاب ماحول میں کام کرنے والے لائٹنگ آلات کے لیے مولڈ کیبل کنکشن۔
صنعتی آٹومیشن:ہم آہنگ مشینری اور کنٹرول آلات کے لیے برقی کنکشن۔
مکینیکل سامان:کومپیکٹ سرکلر کنیکٹر کی ضرورت والے سامان کے لیے کیبل اسمبلیاں۔
شمسی توانائی سے فوٹو وولٹک آلات:ہم آہنگ معاون برقی کنکشن۔
مواصلات کا سامان:ہم آہنگ سگنل یا پاور سرکٹس کے لیے کیبل کنکشن۔

دستیاب پن کنفیگریشن وائرنگ کے مختلف انتظامات کو سپورٹ کرتی ہیں، جبکہ اپنی مرضی کے مطابق کیبل کی لمبائی مختلف آلات کے لے آؤٹ کو ایڈجسٹ کرتی ہے۔

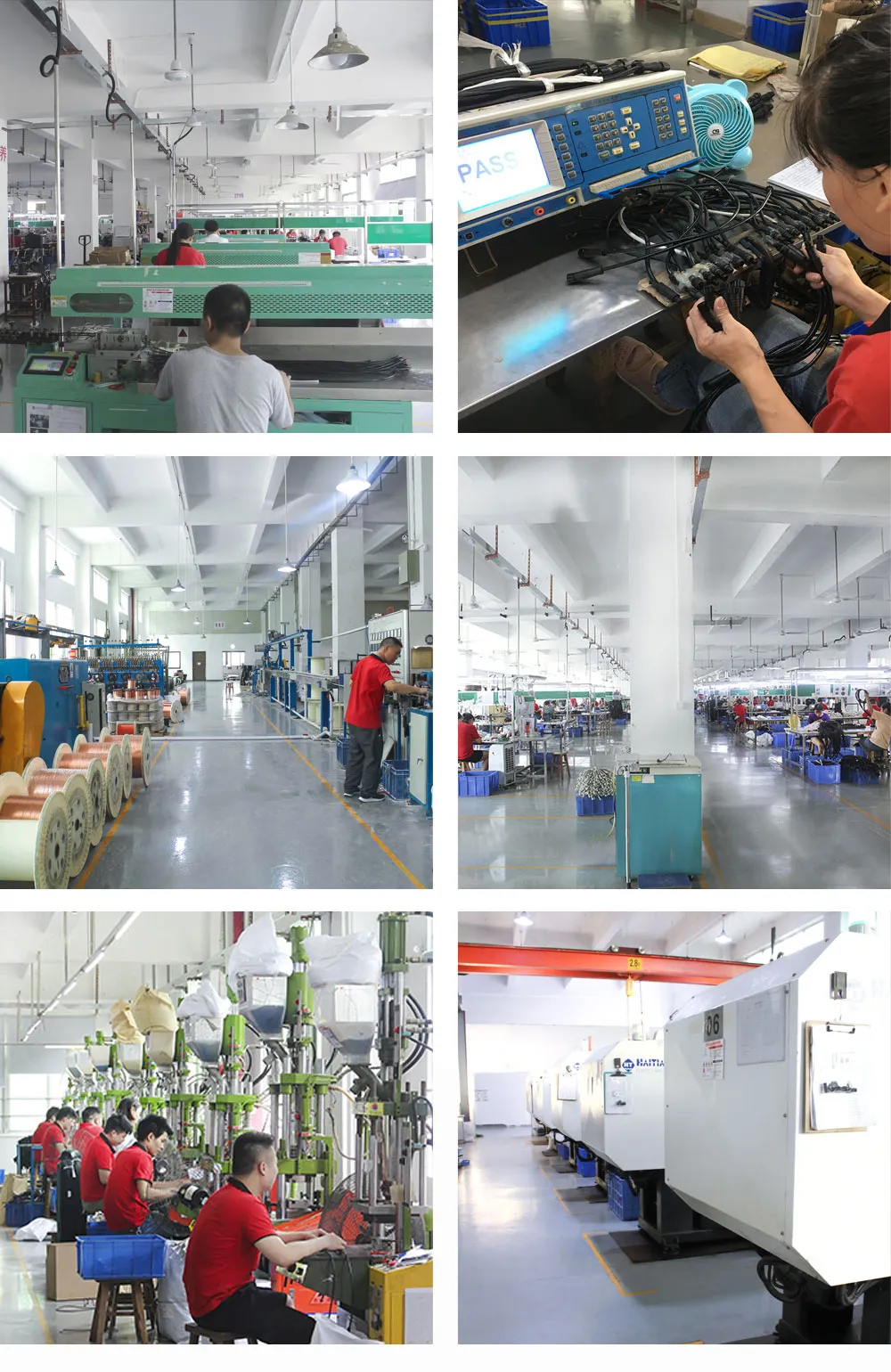

HuaYi-FaDa کی مینوفیکچرنگ صلاحیتیں۔

ShenZhen 2 IN 1 ٹیکنالوجی کمپنی، لمیٹڈ 2009 میں قائم ہوئی تھی اور HuaYi-FaDa برانڈ کے تحت واٹر پروف کنیکٹر اور کیبل کی ترقی، پیداوار اور فروخت میں مہارت رکھتی ہے۔

کمپنی تقریباً 200 ملازمین اور 8,000 m² سے زیادہ فیکٹری کی جگہ کی اطلاع دیتی ہے۔ اس کے پیداواری وسائل میں شامل ہیں:

مولڈ پروسیسنگ:گھر میں سڑنا کی ترقی اور مشینی سہولیات۔
انجکشن مولڈنگ:عمودی اور افقی انجیکشن مولڈنگ مشینیں۔
کیبل پروسیسنگ:تار کا اخراج، خودکار کاٹنے، اور اتارنے کا سامان۔
ٹرمینل پروسیسنگ:الیکٹریکل ٹرمینل اسمبلی کا سامان۔
صحت سے متعلق مشینی:CNC کی گھسائی کرنے والی، پیسنے والی، اور چنگاری مشینی سہولیات۔
مصنوعات کی ترقی:اپنی مرضی کے مطابق پنروک کنیکٹرز اور کیبل اسمبلیوں کے لیے ایک آزاد R&D ٹیم۔

یہ مینوفیکچرنگ وسائل پلاسٹک کے اجزاء کی پیداوار، کیبل پروسیسنگ، ٹولنگ، اور دھاتی حصے کی مشینی کا احاطہ کرتے ہیں۔

UL سرٹیفیکیشن اور مواد کی وضاحتیں

SQ12 سیریز UL اور CQC سرٹیفیکیشن کے ساتھ درج ہے۔ اس کے ہاؤسنگ میٹریل میں ایک مخصوص UL94 V-0 شعلہ مزاحمت کی درجہ بندی ہوتی ہے، اور کانٹیکٹ پنوں میں گولڈ چڑھایا ہوا تانبے کا مرکب استعمال ہوتا ہے۔ یہ مواد اور سرٹیفیکیشن کی تفصیلات برقی آلات کی ایپلی کیشنز کے لیے تکنیکی تشخیص میں معاونت کرتی ہیں۔

کنیکٹر کی IP68 درجہ بندی کا تعلق دھول اور پانی کے داخلے سے تحفظ سے ہے، جب کہ UL سرٹیفیکیشن قابل اطلاق سرٹیفیکیشن میں شامل ضروریات سے متعلق ہے۔ RoHS کی تعمیل فراہم کردہ ماڈل کے لیے مخصوص سرٹیفیکیشن کی تفصیلات میں درج نہیں ہے۔

M12 UL Waterproof Cable Connector certification

حسب ضرورت، نمونے، اور ترسیل

HuaYi-FaDa واٹر پروف کنیکٹر اور کیبل اسمبلیوں کے لیے OEM اور ODM خدمات پیش کرتا ہے۔

کیبل حسب ضرورت:کیبل کی قسم اور لمبائی۔
نمونہ کی دستیابی:ایک وقتی تشخیص کے لیے فی حصہ نمبر تین مفت نمونے؛ شپنگ کے اخراجات الگ ہیں۔
پیداوار لیڈ ٹائم:عام طور پر آرڈر کی جگہ کے 2-3 ہفتے بعد، اسٹاک اور آرڈر کی ضروریات کے ساتھ مشروط۔
ایکسپریس شپنگ:DHL، UPS، FedEx، یا TNT، 2–7 دنوں کے تخمینی ٹرانزٹ اوقات کے ساتھ۔
بلک نقل و حمل:بڑی ترسیل کے لیے سمندری سامان۔

HuaYi-FaDa M12 UL واٹر پروف کیبل کنیکٹر چار پن کنفیگریشنز میں حسب ضرورت کیبل اسمبلیوں، IP68 پروٹیکشن، گولڈ پلیٹڈ رابطے، اور ہم آہنگ صنعتی اور بیرونی آلات کے لیے مخصوص الیکٹریکل ریٹنگز کے ساتھ دستیاب ہے۔
